HPLC ランプ交換
|
ランプの寿命
|
|
|
D2(重水素)ランプ
|
約2000時間
|
|
W(タングステン)ランプ
|
約2000時間
|
１．装置電源をＯＦＦにし、電源コードを抜く
使用直後の光源室は非常に高温
装置が十分冷めたことを確認後、作業すること

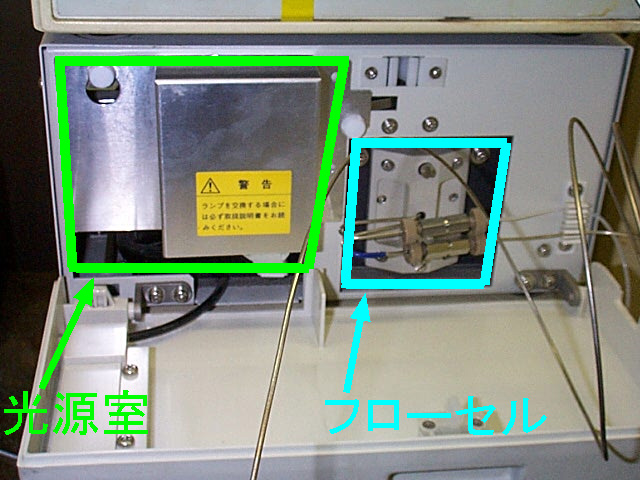

２．SPD M10A パネルを開ける
パネルを手前に開けると、左側に光源室、右側にフローセルがある。

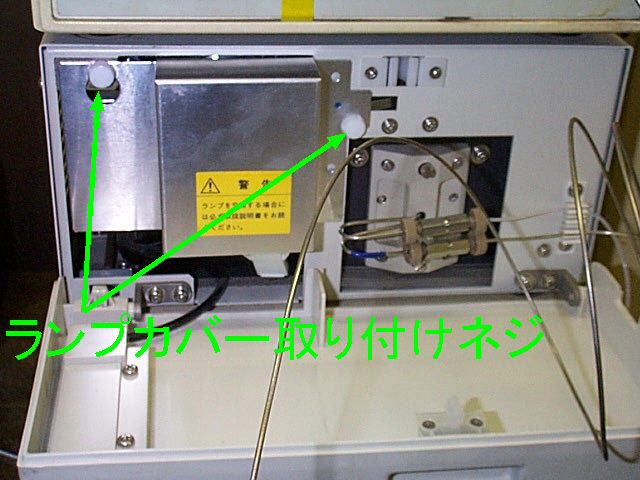

３．ランプカバーを取り外す
白色のランプカバー取りつけネジを手でゆるめ、ランプカバーを取り外す

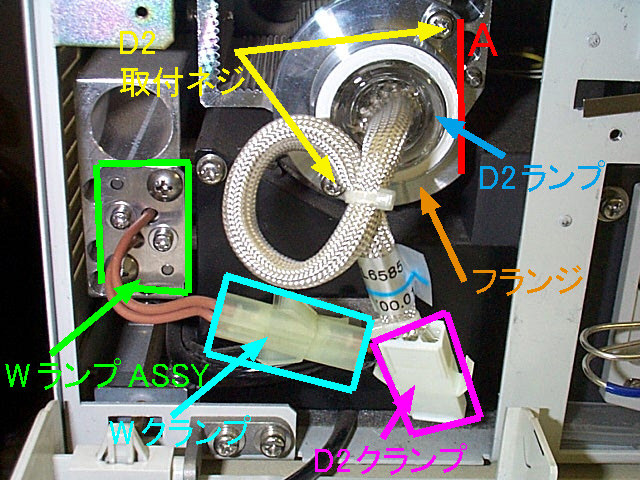

４．D2ランプ交換
D2クランプを外す
D2取付ネジを＋ドライバーで取り、古いD2ランプを取り外す
新しいD2ランプをAの位置になるようにし、取付穴に入れた状態でD2取付ネジで固定する
新しいD2ランプにD2クランプを接続する
＊新しいD2ランプを持つときは、金属のフランジ部分を持ち、ガラス部部に手で触れないように注意する

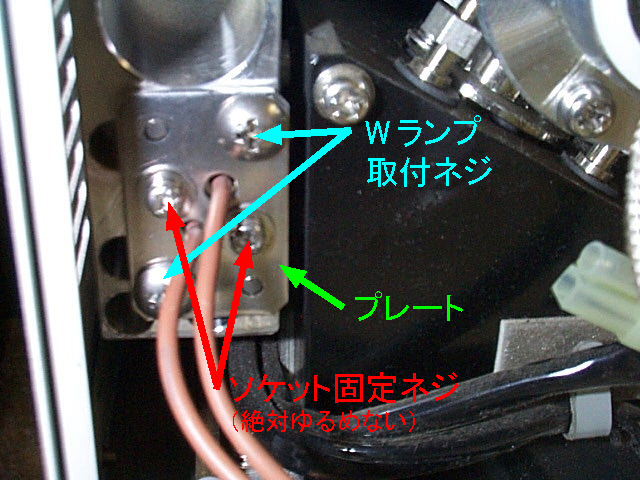

５．Wランプ交換(1)
Wクランプを外す
W取付ネジを＋ドライバーで取り、プレートごと取り外す
ソケット取付ネジは絶対にゆるめないこと

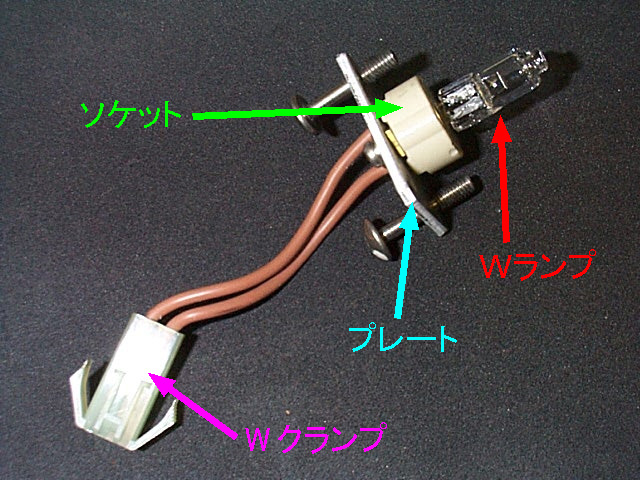

６．Wランプ交換(2)
古いWランプをソケットから外す
新しいWランプの足がソケットの底につくまで、しっかり取りつける（プレートＷ使用）
プレート全体と取付、W取付ネジで固定する
Wクランプを取りつける
新しいWランプは、ガーゼなキレイな布で摘んで作業を行う
ガラス部分には直接手で触らない

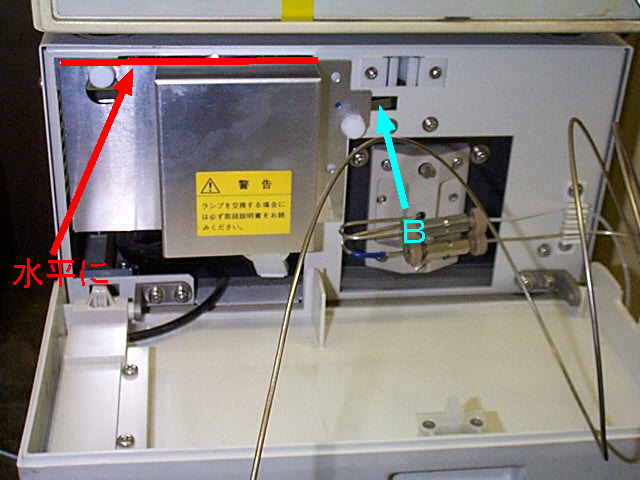

７．ランプカバーを取り付ける
３．と逆の順序で取り付ける
＊ランプカバー上部を水平に
＊Ｂの金属板を本体とランプカバーの間に挟む
パネルを閉じる
８．蓄積時間の自動設定
(1)使用時間のリセット
＜ＰＤＡユーティリティ＞→＜光量アイコン＞→＜設定メニュー＞→［ランプ点灯時間リセット］→リセットボタンをクリック
(2)フローセルに蒸留水を流す
フローセルに駅もれがないか、また、光路に気泡が入っていないか、目視で確認
(3)＜ＰＤＡユーティリティ＞→＜光学系アイコン＞→［蓄積時間］ボタンを押し、蓄積時間の自動設定を行う→測定値を確認する
(4)光源スペクトルを表示させ光出力を確認する
＜ＰＤＡユーティリティ＞→＜光学系アイコン＞→＜ダーク＞→＜スペクトル＞

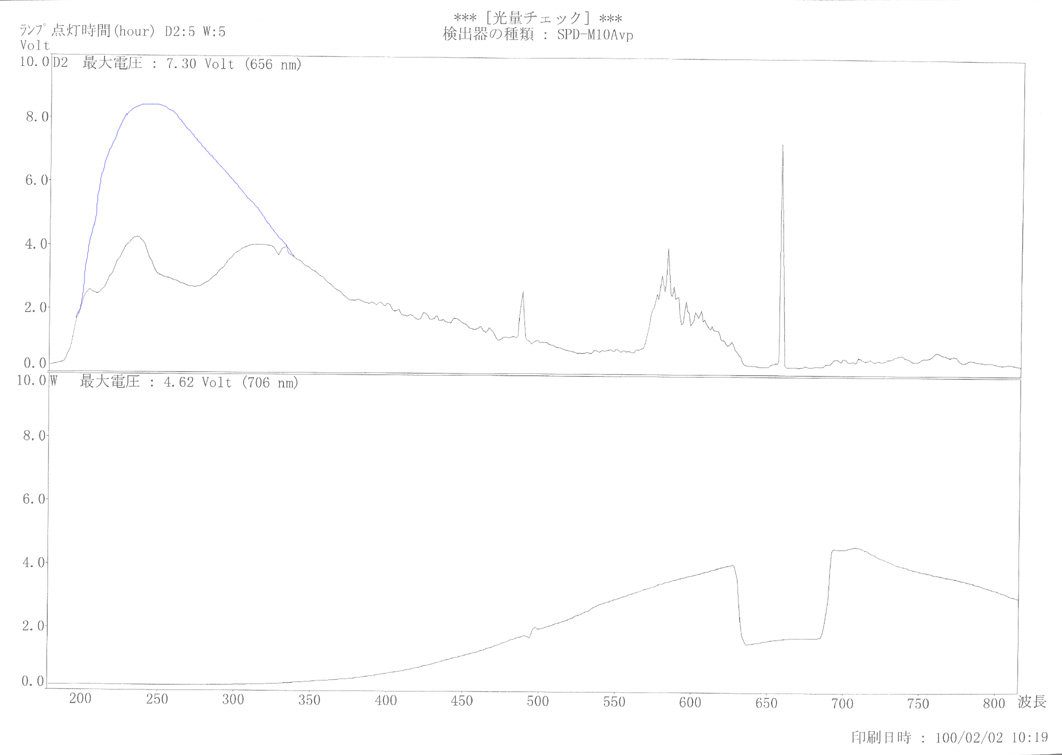

９．光量チェックを行う
＜ＰＤＡユーティリティ＞→＜光学系アイコン＞→＜光量＞→ランプD2とWにチェックし、［OK］ボタンを押す
新品ランプに交換して間もない時は、250nm付近で8V付近の値を示す
ランプの使用時間と共に、光量値は低下する
D2使用時間が寿命以下で、光量最大値が3.5V以上あることを確認
W使用時間が寿命以下で、光量最大値が2.5V以上あることを確認
2000/02/02 結果
